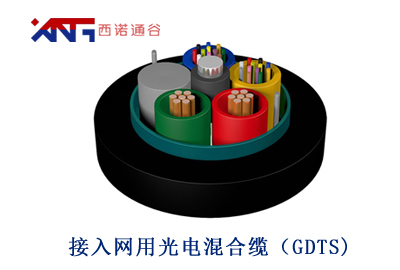

[接入網用光電混合纜--GDTS簡述]:
接入網用光電混合纜（GDTS）光電一體化，解決設備用電和信號傳輸問題，提供對設備電源的集中監控和維護
提高電源的可管理性，減少供電協調和維護
降低采購成本，節省施工費用
精確控制的光纖余長保證了光纜具有良好的抗拉性能和溫度特性
主要用于分布式基站直流遠供系統中，連接 BBU 和 RRU
適合管道或架空敷設
|
導體截面積
(mm2)
|
單根導體最大直流電阻
(20 ℃) (Ω/km)
|
絕緣電阻
(20 ℃) (MΩ.km)
每根絕緣導線與
纜內相連的其他金屬之間
|
絕緣耐壓強度KV，DC 1分鐘 | ||
| 導線間 |
導線與金
屬鎧裝帶
|
導線與
鋼絲間
|
|||
| 1.5 | 13.3 | 不小于10000 | 5 | 5 | 3 |
| 2.5 | 7.98 | ||||
| 4 | 4.95 | ||||
| 5 | 3.88 | ||||
| 6 | 3.3 | ||||
| 8 | 2.47 | ||||
注：饋電線導體相關性能滿足GB/T3956-2008
饋電線電氣性能滿足GB/T 5023.3-2007
產品規格
參考外徑 (mm)
參考重量 (Kg/km)
允許拉伸力
長期/短期(N)
允許壓扁力
長期/短期(N/100mm)
GDTS-02~24Xn+2×1.5
11.6
157
600/1500
300/1000
GDTS-02~24Xn+2×2.5
12.5
190
600/1500
300/1000
GDTS-02~24Xn+2×4.0
13.6
241
600/1500
300/1000
GDTS-02~24Xn+2×5.0
15
282
600/1500
300/1000
GDTS-02~24Xn+2×6.0
15.7
300
600/1500
300/1000
GDTS-02~24Xn+2×8.0
16.9
383
600/1500
300/1000
注：Xn為光纖類型 2×1.5/2×2.5/2×4.0/2×6.0/2×8.0表示導線數量與規格
可根據用戶要求生產不同導線規格和數量的光電混合纜
可根據客戶要求生產不同光纖芯數的光電復合纜
